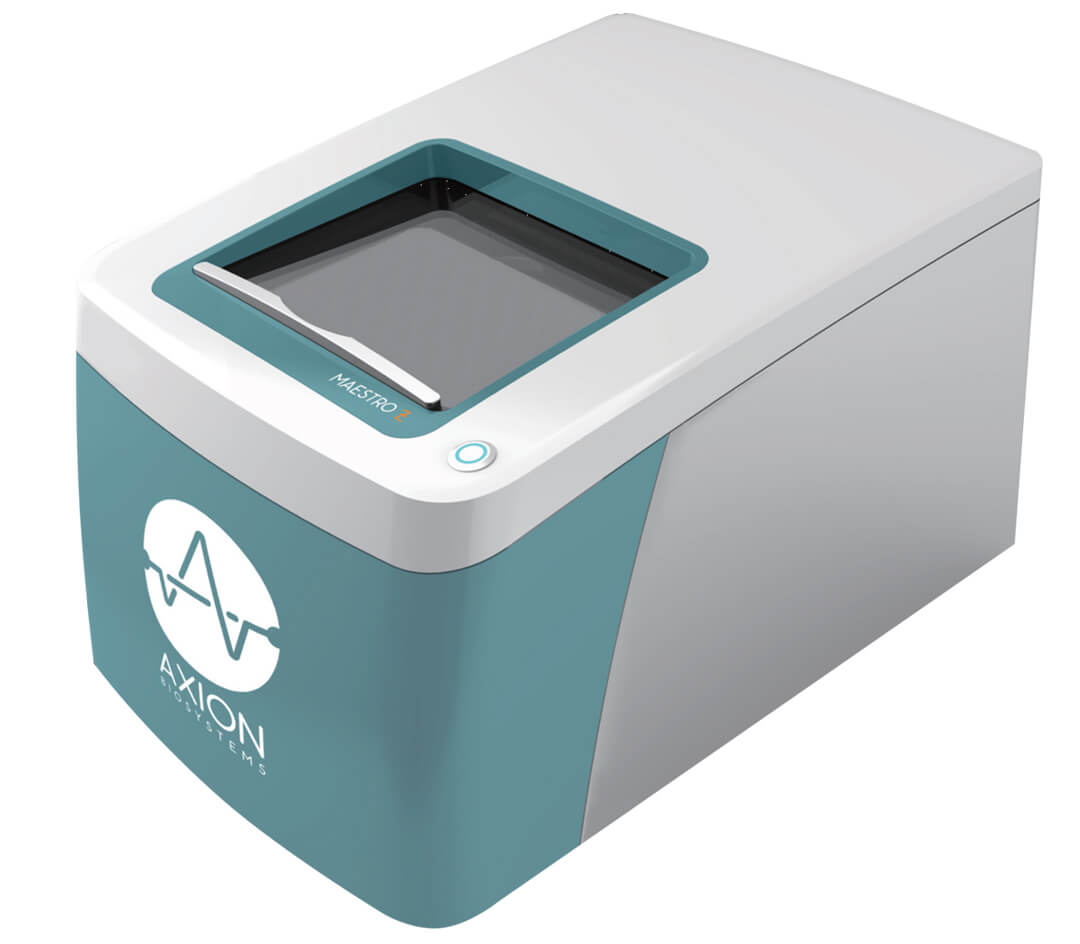

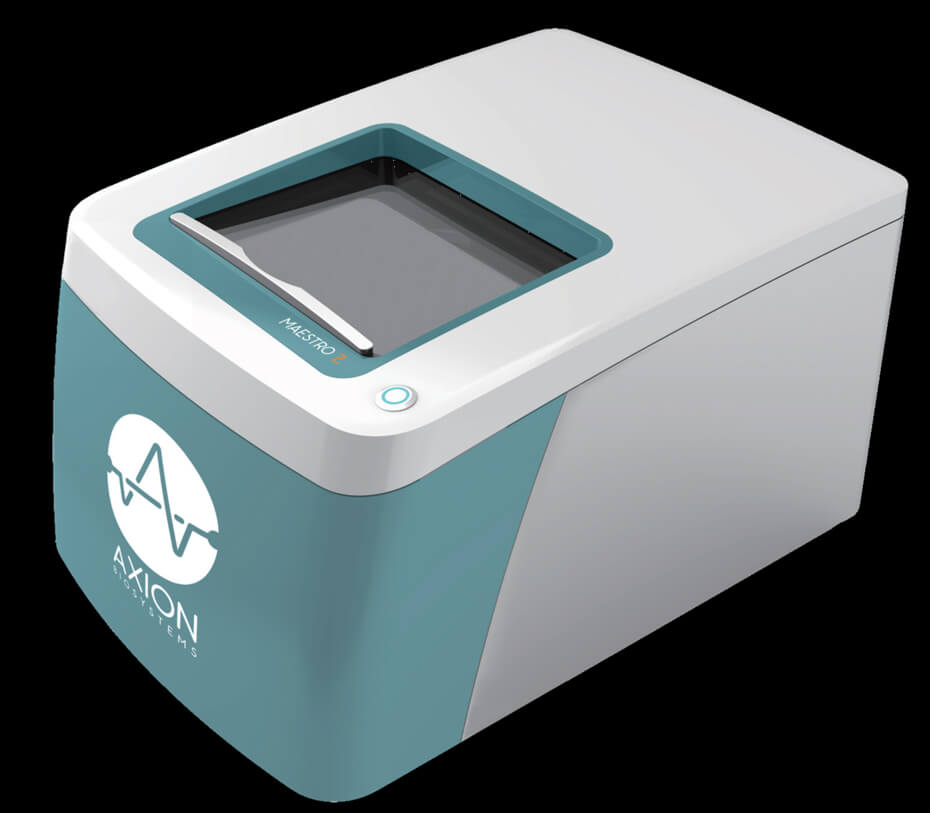

Axion Biosystems——MAESTRO Z實時無標記細胞分析儀
產品簡介
想要長期、不間斷監測細胞增殖、活力甚至形態變化嗎？美國Axion Biosystems公司的Maestro Z無標記、非侵入式實時細胞監測系統（Maestro Z Impedance System），很好地解決了這個問題。
很多基于細胞樣本的傳統實驗技術采用終點法，只能得到一個時間點的樣本數據。Maestro Z基于阻抗檢測的細胞分析技術，使得實時、不間斷且無需標記的細胞監測成為可能。
在CAR-T、生物制藥等需要培養細胞的機構，Maestro Z無標記、非侵入式細胞監測系統可以記錄細胞增殖過程中阻抗的變化，并基于細胞種類、密度、形態、貼附的不同特性，將其進行區分�？捎糜诩�(xì)胞質控、純度分析、量化生長速率、優化實驗啟動時間點等方面。
無需復雜的實驗設置，Maestro Z就能長時間非侵入性地檢測細胞，并提供實時生長曲線和簡明的終點圈示，是研發、質控部門的得力工具。

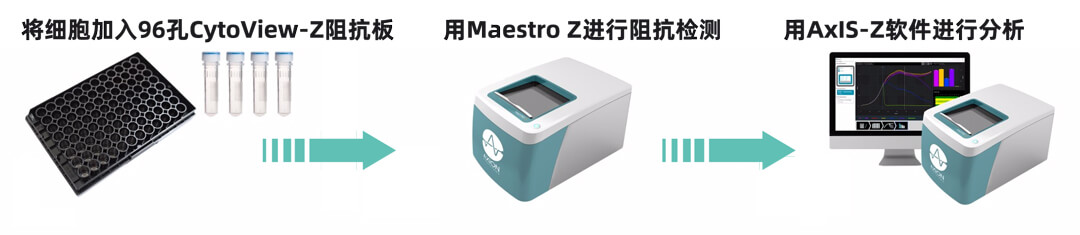

Maestro Z細胞檢測過程
將細胞樣本置于CytoView-Z阻抗板中（底部埋入電極的96孔培養板）進行培養，當細胞貼附于電極并伸展開后，將微小的電信號施加于電極上，細胞間形成的聯接將阻擋這些電信號的通過，導致阻抗值的讀數增加，而細胞結構形態上的細微改變（比如源于受體介導的信號傳遞或細胞形態學變化）也會影響阻抗值。
Maestro Z無標記、非侵入式細胞監測系統通過檢測阻抗值的變化，能夠?qū)⒓?xì)胞的變化進行量化，其阻抗技術的無標記和和非侵入性，特別適合用來定量細胞的動態反應，以及長期監測類實驗的需要。

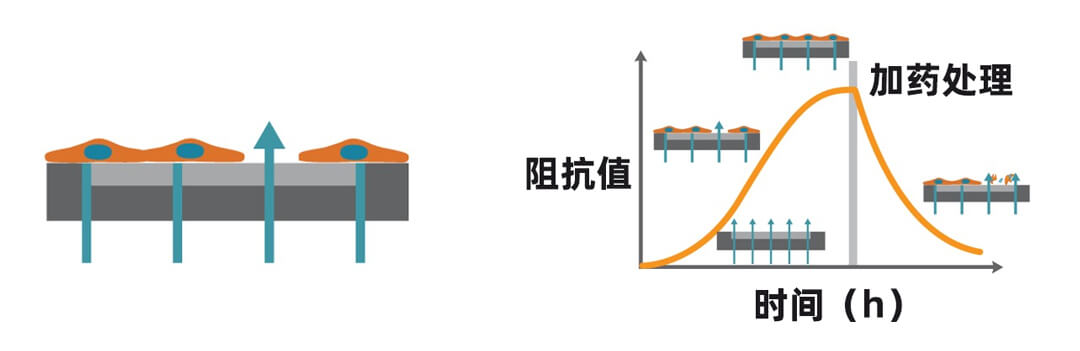

阻抗檢測會計算有多少電信號（上圖中青色箭頭所示）被電極－細胞的界面所阻擋。當電極未被覆蓋時，電信號能輕松穿過，這時阻抗值比較低。當細胞蓋住電極時，能夠通過的電信號就變少了，相應的阻抗值就會增大。當細胞死亡或者脫離電極時，阻抗值就會恢復到基線水平。
產品優勢
Maestro Z于2019年秋季全新上市，是全球阻抗檢測細胞分析設備中的重量級產品，除具備實時、無標記追蹤細胞增殖、計算細胞活率、監控細胞形態變化、計算免疫細胞介導的殺傷功能外，其多項優勢不容小覷：
1、高通量檢測，內置觀察窗口

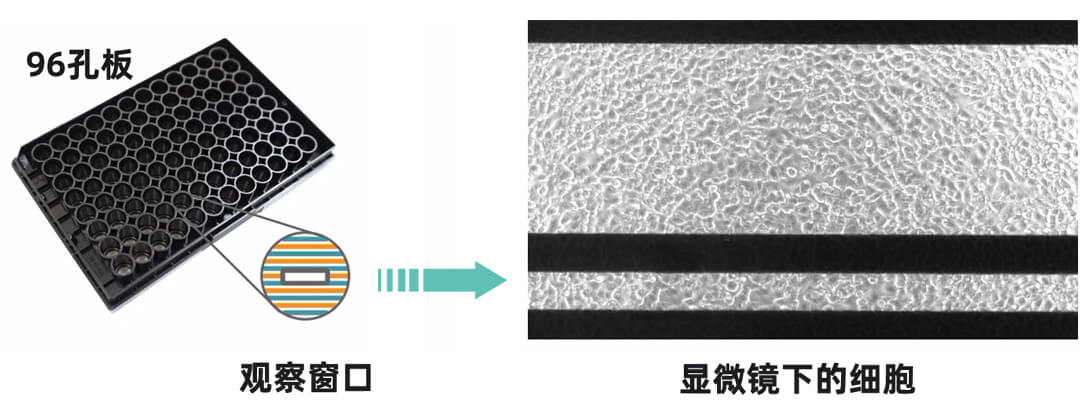

專用96孔CytoView-Z阻抗板，提供高通量數據采集，每個孔內部設有細胞觀察窗口，方便在顯微鏡下觀察細胞樣本。
2、一體化培養系統
內置智能環境倉，精確控制溫度和CO2濃度，可進行低氧培養，不需要購置CO2培養箱，節省了空間和成本。
3、自動數據分析

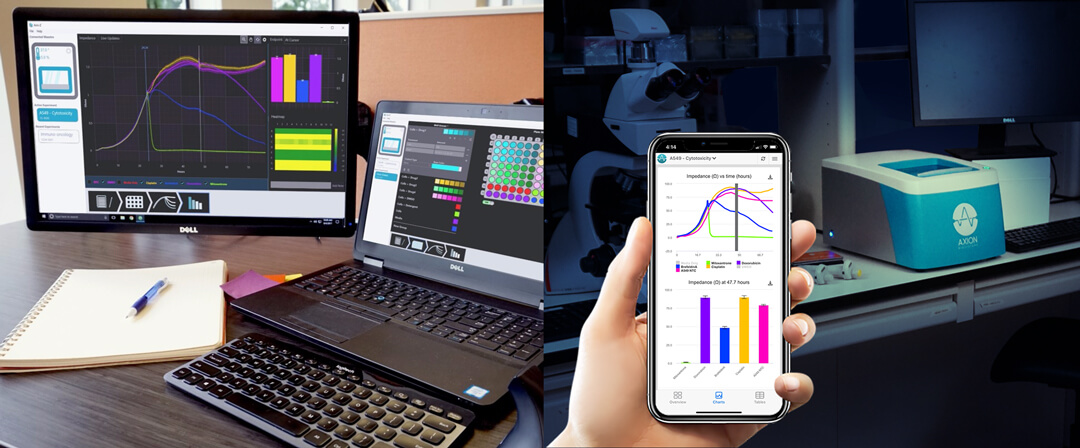

配備功能強大的AxIS-Z分析軟件，設置、執行、分析簡單易用，可同時安裝在多臺電腦上；未來升級后將符合FDA相關規定。
4、數據安全與合規
Maestro Z儀器自帶500G存儲空間，原始數據自動保存，數據不可更改、不丟失，可追溯。符合FDA頒布的21CFRPart 11，確保數據的合規，以備審查。
Maestro Z并行記錄96個樣本的阻抗， 即使是長達數周的實時記錄也毫無壓力。阻抗實驗過程非侵入、無標記，根除染料/報告子對細胞的影晌，數據可靠性卓越。
應用案例
一、追蹤免疫T細胞對腫瘤細胞的殺傷
神經膠質瘤是一種惡性腦腫瘤，目前并無有效治療方案，預后生存期也只有12-15個月。而人體免疫系統中的效應T細胞，有著高特異性和固有的細胞毒性，在未來的腦膠質瘤治療中被人們寄予很高的期望。Maestro Z的阻抗測試有著高靈敏、無標記及無損的特點，為連續監控腫瘤細胞增殖和免疫細胞介導的細胞毒性提供了可能，因而被用來評估免疫治療的效價。

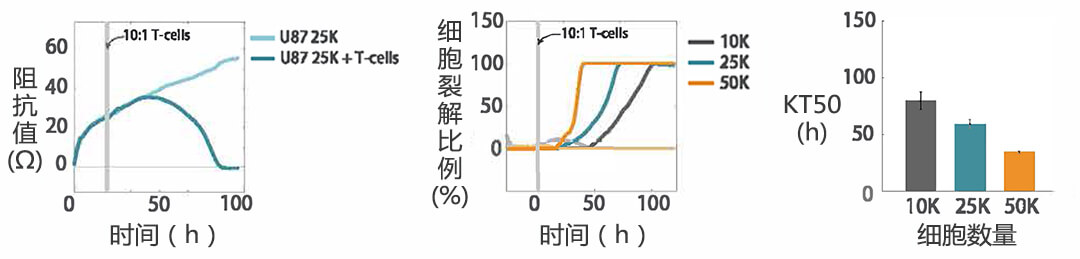

如左圖所示，我們將惡性膠質母細胞瘤細胞株U87MG，以三種不同的細胞密度及四重復的形式，分成12個樣本種到CytoView-Z阻抗板內。使用Maestro Z對其阻抗值變化持續監測24小時后，以10:l的比例將被激活的人T細胞加入到這些樣本孔內，后續能夠觀察到阻抗值的降低。這和預期中的T細胞介導U87細胞裂解效應是一致的。對比之下，那些未經處理的腫瘤細胞樣本（淺藍色顯示），某同時段測得的阻抗值則繼續上升。
中圖顯示了在這三種處理?xiàng)l件下（不同的T細胞數量）檢測到的實時細胞裂解比例。在這基礎上，我們就能如右圖所示，對每種處理方案的KT50值（裂解50%腫瘤細胞所需時間）進行計算�？梢钥吹�，要達到更快的U87MG細胞殺傷速度，我們就需要更高的T細胞密度。
二、細胞毒性的動態研究
當需要測試新藥或者細胞治療的效果時，傳統的終點法實驗只能區分細胞樣本的死活，而無法了解細胞反應的動態過程并對背后的機理做出解釋。Maestro Z所提供的無標記、非侵入的連續監控能力，得以捕捉到細胞毒性的全程。不僅能看到毒性的程度，還能揭示其動態學和細胞死亡的速率。通過這些細胞反應的動態表現，更容易洞悉一個藥物的效力及作用機理。

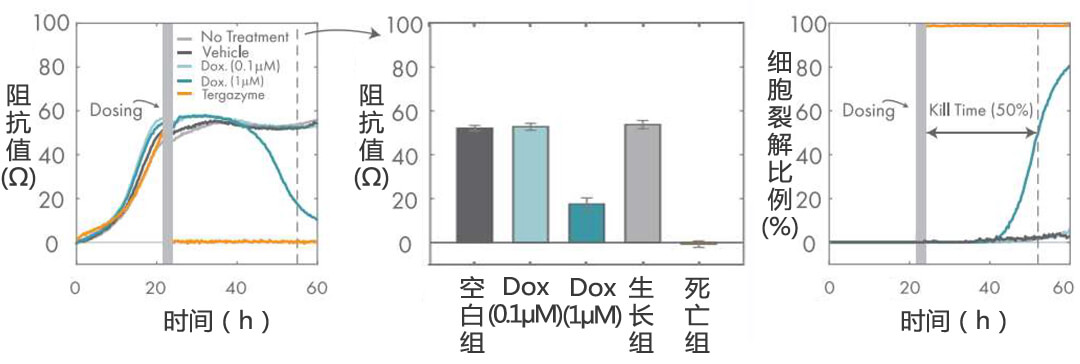

例如用Doxorubicin（阿霉素）處理A549細胞（人非小細胞肺癌細胞）后，阻抗測試揭示了樣本的動態反應（左圖為實時連續檢測結果，中圖為虛線處單個時間點的讀數）。在同一塊板上，我們可以將Doxorubicin處理組的阻抗數據和細胞生長組（未加藥對照）及細胞死亡組（加入Tergazyme清潔劑）的相關數據做比對，從而得知Doxorubicin導致細胞溶解比例的實時效應，并能夠覆蓋藥物反應的整個過程。
三、不同細胞的專屬特征檔案
基于各自不同的生物學功能，細胞樣本間的生長、貼附及互作會有所不同。這些特性共同構成了一個獨特的細胞檔案。Maestro Z可以記錄這些信息，并基于細胞各種特性（如種類、密度、形態和貼附）的不同來將它們分開歸檔。細胞功能檔案可被用于細胞質控、純度分析、量化生長速率和優化實驗啟動時間點等方面。這些功能的實現無需復雜的實驗設定和分析。只需一個按鍵，Maestro Z系統就能穩定測試環境，長時間非侵入地監測細胞，提供實時的生長曲線和簡明的終點圈示。

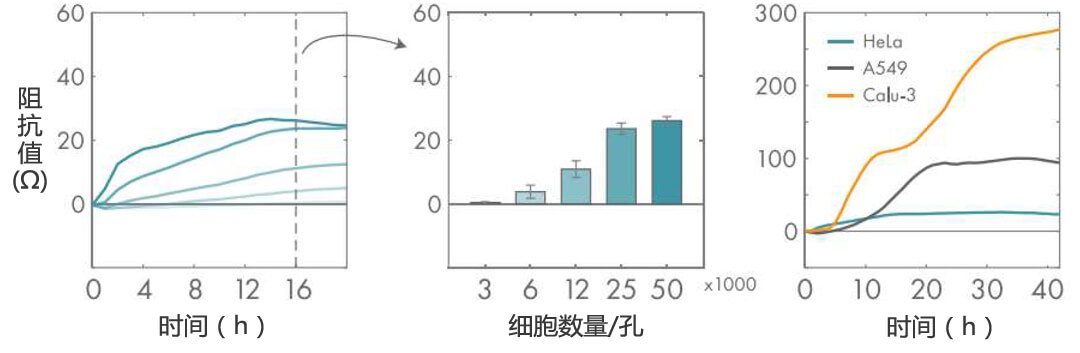

我們將Hela細胞按照不同密度種入Maestro Z系統專用的CytoView-Z阻抗測試板內，并對其貼附、伸展及增殖的不同生長階段開展監測。如左圖所示，可以看到對應于這些階段的實時阻抗記錄。其中任意時間的終點數據（如第16個小時）都可以以柱狀圖的形式單獨表示出來（如中圖）。而從右圖可以看出Hela、A549、Calu-3這三種不同細胞的生長曲線都不盡相同。
四、感知受體介導的快速信號傳導
經由信號傳導通路，細胞能夠接收外界的信息。胞外信號分子與細胞表面的對應受體結合后，細胞內的信號傳導就會被觸發，并最終決定細胞的行為。跨膜受體中的最大家族是G蛋白偶聯受體(GPCRs）。被結合后，它們將導致細胞構象的改變并引起下游的一系列反應。這些細微的變化通常發生迅速，但其對細胞生理的重大影響卻能夠持續幾分鐘至幾個小時。通過阻抗檢測，我們能夠?qū)⑵洳东@并量化。Maestro Z的高靈敏度及連續監測特性，賦予您測試細胞信號傳導動態的能力，無論這個過程有多久。

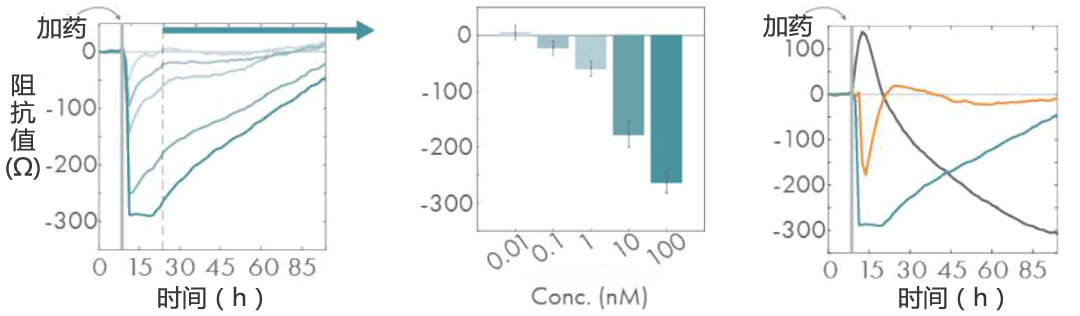

如左圖所示，我們將Calu-3細胞培養在阻抗檢測板中，隨后加入不同濃度的異丙腎上腺素（一種強效β腎上腺素受體拮抗劑，圖中青色所示），并觀察阻抗值的實時變化。如果我們將20分鐘時間點的數據做成柱狀圖（如中圖所示），可以看到最高藥物濃度組的阻抗值在那時已經降到了最低，而最低藥物濃度組則已經回復到了基線值。我們還可以探索不同機理的化合物對于細胞信號傳導的不同作用。如右圖所示，橙色標識的組胺處理組（100µM）很迅速地出現了短時間的阻抗值降低；而灰色標識的細胞松弛素處理姐，由于其細胞周期停止及肌動蛋白合成受抑制，則表現出前高后低的阻抗變化規律。
